干式變壓器熒光光纖測溫解決方案

欄目:熒光光纖傳感系統解決方案 發布時間:2021-11-19

一、現狀分析

干式變壓器由于具有難燃、安全、維護方便、體積小等特點,已在城市的高層建筑和電站等場所得到廣泛的應用。隨著城市建設規模的擴大,要保證城市電力送的進、供得出、用得上,干式變壓器將成為城市電力的重點。干式變壓器是輸配電系統的關鍵設備,它們的安全可靠性和使用壽命,對整個輸配電系統的安全可靠運行和壽命是至關重要的。干式變壓器長期工作在高電壓、大電流、強磁場的環境中,一些連接處等部位因老化或接觸電阻過大而發熱使得熱量聚集。發熱溫升不僅增加了輸電系統的損耗,而且如果散熱不良還會危及設備的正常運行,甚至會造成故障,其經濟損失不可估量。

干式變壓器內部的很多物理和化學變化(如局部放電和局部過熱等)都會引起變壓器的溫度參數發生變化,使變壓器出現不同于正常運行的溫升軌跡。溫度對絕緣材料的老化起決定作用,因此準確地測量干式變壓器繞組溫度就顯得尤為重要。隨著安全用電、配電網自動化水平的不斷提高,除對電參數進行監測外,直接監測變壓器的熱點溫度,對于提高設備的安全運行、 延長設備絕緣壽命、即時判斷設備的實際負荷能力,最大程度發揮輸配電潛能以提高設備的經濟效益等,具有非常重要的意義。干式變壓器的運行安全和使用壽命, 很大程度上取決于變壓器繞組絕緣。繞組溫度超過絕緣耐受溫度使絕緣破壞,是導致變壓器不能正常工作的主要原因之一。對變壓器除采用自然空氣冷卻外, 還采用強迫空氣冷卻, 以降低絕緣溫度, 提高變壓器輸出容量。

因此, 對變壓器繞組的運行溫度進行監測十分重要。

二、特點優勢

(1)光纖本身具有電磁絕緣性,不受電磁干擾

(2)無源實時監測

(3)體積小,重量輕

(4)靈敏度高,使用壽命長

(5)數據可實時回傳后臺,實現在線監測,減少運維成本

(6)支持風機啟停、超溫報警、超溫跳閘功能,具有RS485、RJ45、4-20mA等接口

三、具體方案

3.1安裝方案

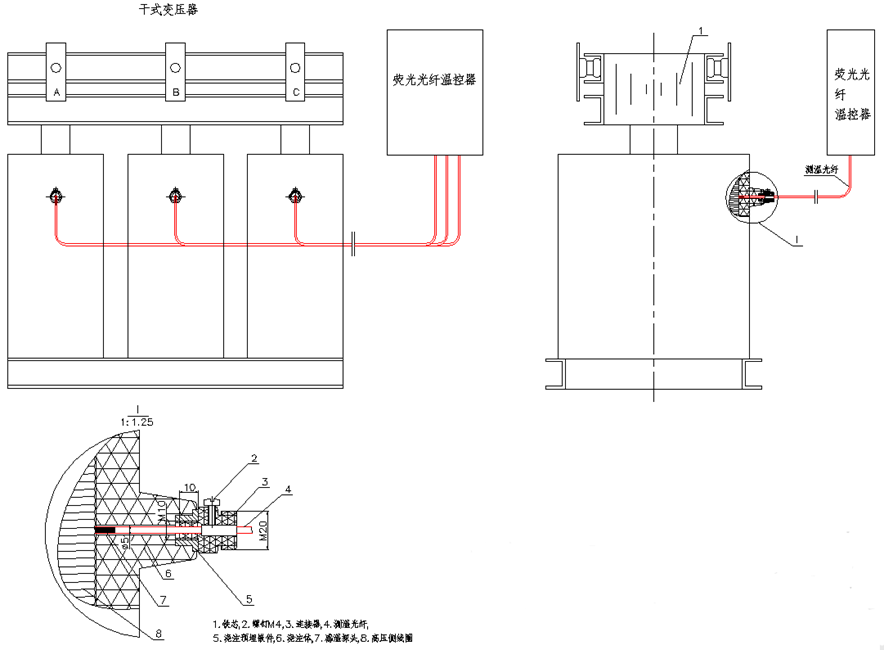

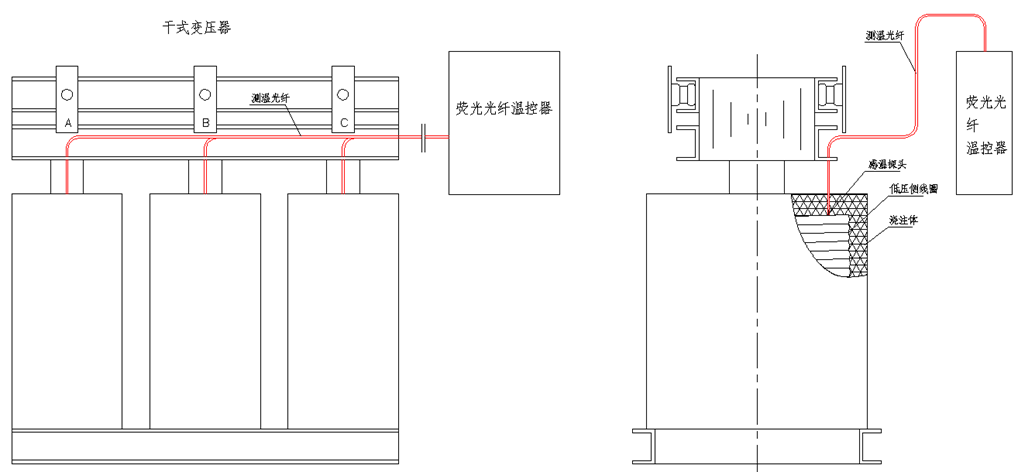

如圖所示,干式變壓器主機可根據現場具體情況使用多種安裝方式(底板式安裝、面板式安裝、支架式安裝),測溫光纖也有兩種安裝方式(低壓側安裝、高壓側安裝)測溫光纖可對繞組A\B\C線圈、A\B\C鐵芯溫度進行直接接觸式溫度測量;

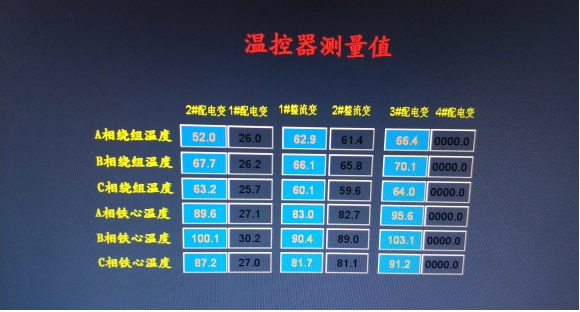

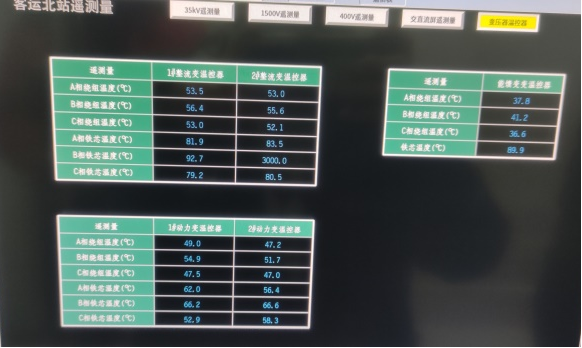

3.2 后臺監控

可接入綜自監控系統

設備支持MODBUS、IEC 61850(需選配專用協議轉換器)通信協議,開放溫度點表。
