高壓開關柜熒光光纖測溫解決方案

欄目:熒光光纖傳感系統解決方案 發布時間:2021-11-19

一、現狀分析

開關柜作為非常重要的電氣設備,有些焊點與接頭位于不便觸及的里端,不能及時發現潛藏的隱患,這又給運維生產人員帶來了極大的不便,例如電纜接頭及高壓斷路器觸頭。電纜接頭及低壓高壓斷路器觸頭長期處于大電流工作狀態中,因表面氧化、腐蝕、緊固螺栓松動等因素造成接觸電阻增大,接觸面老化或絕緣層損傷等會引起接頭處溫度升高,再加上處理故障、技改、定檢、停電檢修等工作需要對開關柜及高壓斷路器進行停送電操作,增加了斷路器分合閘操作次數,從而嚴重影響了斷路器的使用壽命,這會導致斷路器動靜觸頭發生拉弧、發熱等現象發生,極易引發故障。并且這種變化是從輕微到嚴重發展的,長期如此會加速設備線路等的老化,引起設備的絕緣性能下降,嚴重的還能觸發電弧短路,引起重大的電力事故。

如果能在發展階段提前監測到,將會避免事故的發生。因此,對開關柜及箱變關鍵部位溫度進行實時監測預警尤為重要,可以提前發現和排除安全隱患,保障電氣設備的安全運行及提高運維人員的檢修效率,同時降低運維成本。

二、特點優勢

(1)光纖本身具有電磁絕緣性,不受電磁干擾

(2)無源實時監測

(3)體積小,重量輕

(4)靈敏度高,使用壽命長

(5)數據可實時回傳后臺,實現在線監測,減少運維成本

三、具體方案

3.1安裝方案

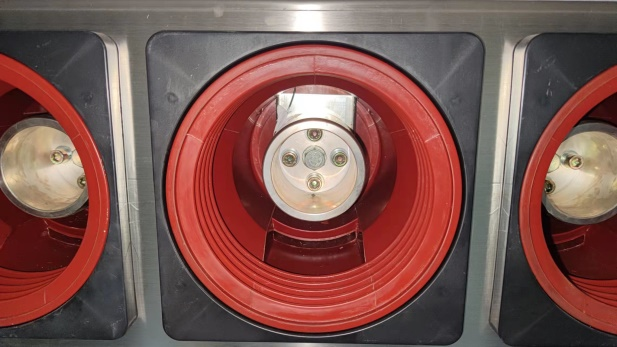

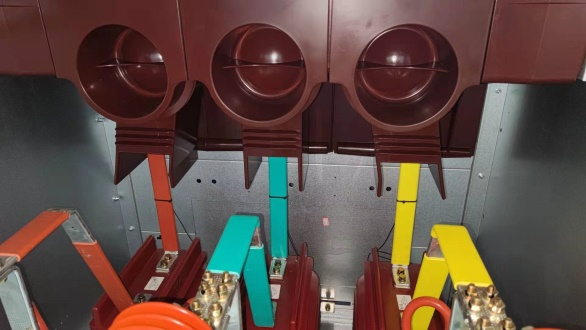

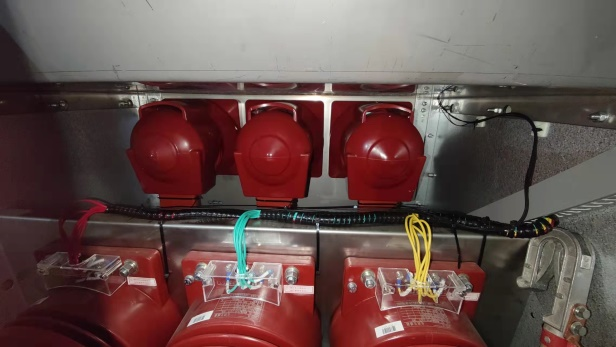

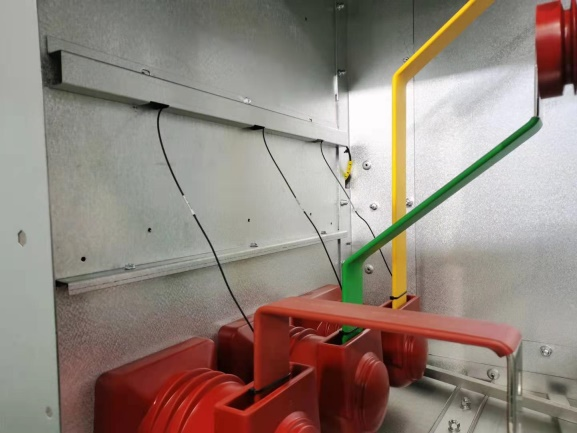

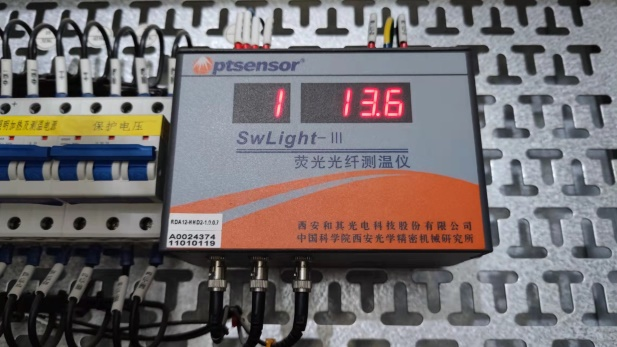

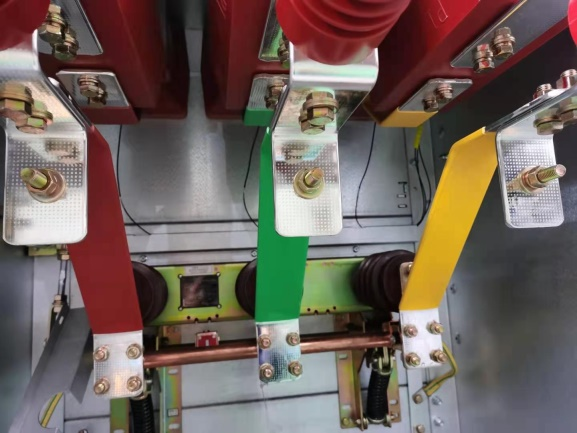

測溫主機安裝于二次儀表室,通過背部卡扣固定于標準導軌上,測溫光纖從主機引出,穿過背板進入泄壓通道,再穿過背板進入母線室,到達各測溫點,沿途使用扎帶固定。

619761cb3292a.png  619761d81d412.png  619761d83097b.png

619761fa0350e.png  61976342cf7cd.png   61976342e1edb.png


常見測溫點位(6點測溫為例)

序號

名稱

通道

測溫位置

1

1#主電源進線柜

CH1

斷路器進線靜觸頭A

CH2

斷路器進線靜觸頭B

CH3

斷路器進線靜觸頭C

CH4

斷路器出線靜觸頭A

CH5

斷路器出線靜觸頭B

CH6

斷路器出線靜觸頭C

2

XX

CH1

斷路器進線靜觸頭A

CH2

斷路器進線靜觸頭B

CH3

斷路器進線靜觸頭C

CH4

斷路器出線靜觸頭A

CH5

斷路器出線靜觸頭B

CH6

斷路器出線靜觸頭C

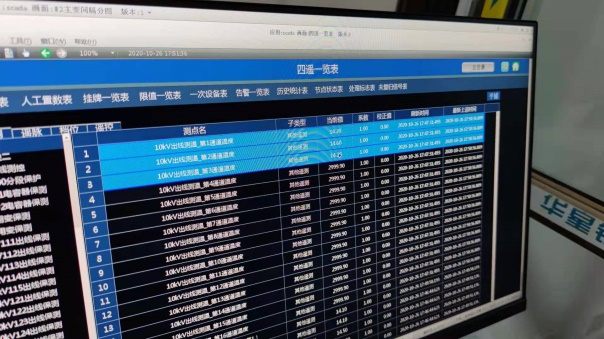

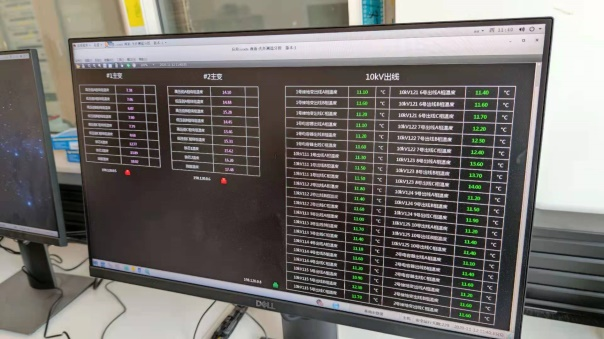

3.2后臺監控

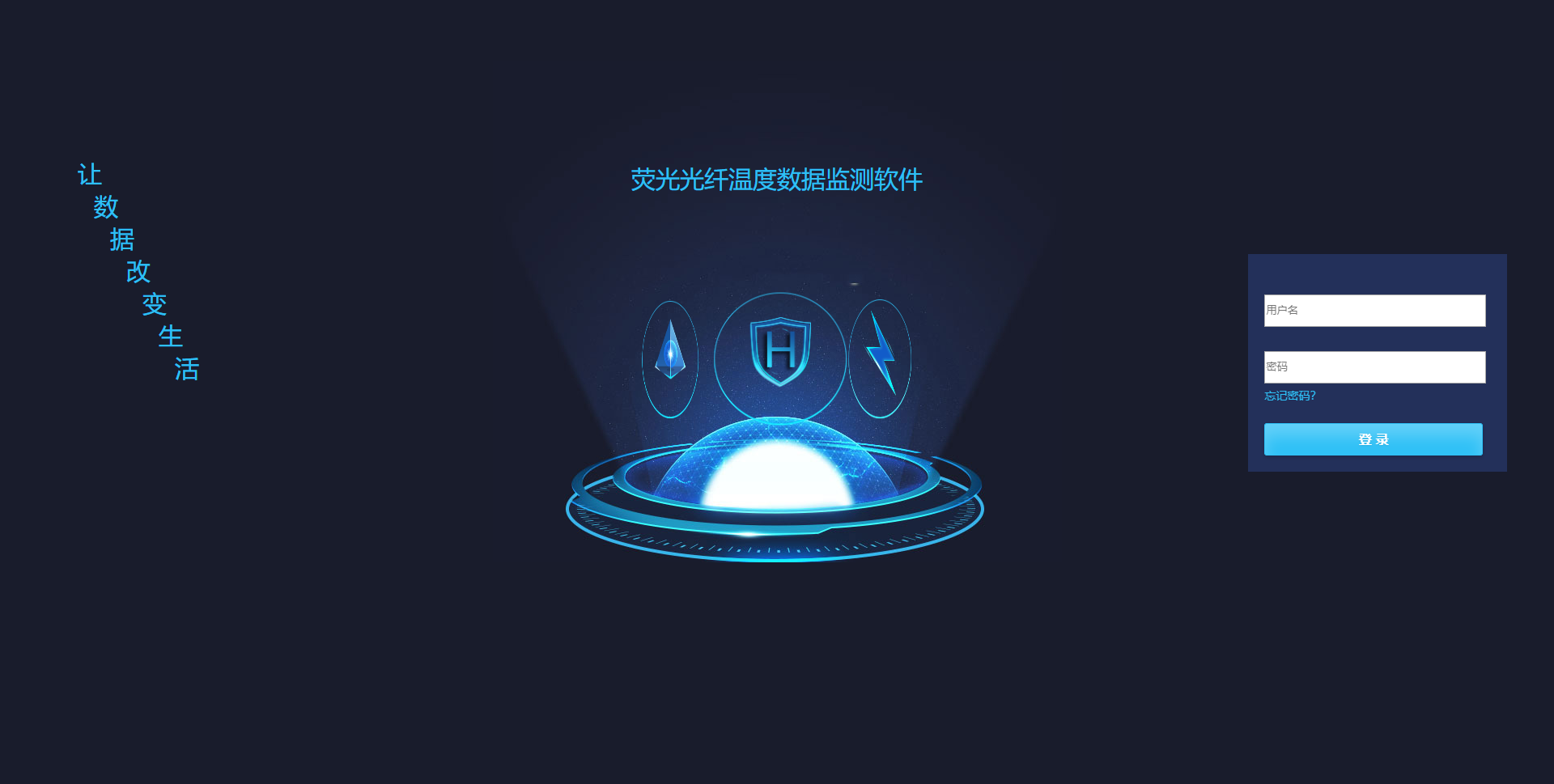

1)和其光電HQ-TDMS后臺監控系統

和其光電自主研發的后臺監控系統,具有數據解析、存儲、并利用曲線、圖表和矢量圖等方式進行數據展示和分析。為便于用戶使用,在上述基本功能之外,該軟件還具備設備管理、用戶管理和參數設置等功能。




(2)可接入綜自監控系統

設備支持MODBUS、IEC 61850(需選配專用協議轉換器)通信協議,開放溫度點表。

    6197644d0cdb0.png   6197650d7f03c.png
