干式變壓器綜合在線監測解決方案

欄目:電力設備多參量監測系統解決方案 發布時間:2024-02-04

一、概述

干式變壓器綜合在線監測單元實時監測干式變壓器的運行狀態參量,主要包括絕緣狀態繞組溫度狀態等,實現了對干式變壓器運行狀態的實時監測和態評估,以及對風機的控制;并能夠科學有效的評估干式變壓器的健康狀態、絕緣性能、壽命損失等技術指標。

功能特點

1)溫度監測:采用國內先進的多通道光纖測溫技術,實現對干式變壓器溫度狀態的精準監測,包括高壓和低壓繞組溫度,鐵芯溫度;

2)局部放電監測:采用HFCT傳感器對干式變壓器絕緣狀態進行監測;

3)綜合評估:通過多傳感器監測,實現了全面監測變壓器運行狀態,同時結合變壓器設計參數、結構參數、實驗數據、歷史運行數據,對干式變壓器運行狀態和健康狀態的綜合評估診斷。

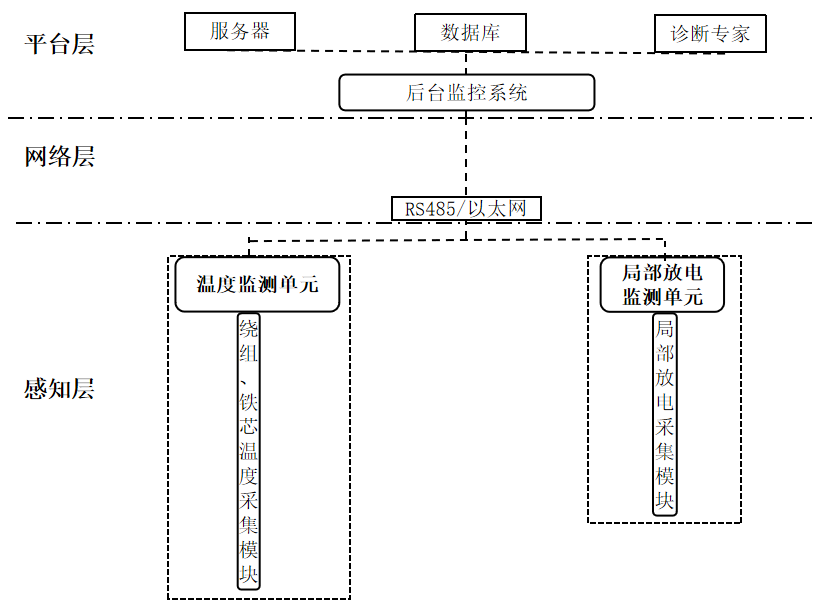

二、方案架構

本方案分為三層,即感知層、網絡層和應用層。其中感知層通過各種智能化傳感器實現數據的采集和匯聚,網絡層通過RS485、以太網、4G、Lora等物聯網通信技術實現數據的回傳,應用層實現各種基本功能和高級功能的應用。

本方案由溫度監測和局部放電監測個單元組成,每個單元可以獨立監測單一參量,多個單元也可以組成大的綜合系統。


三、功能介紹

3.1 干式變壓器繞組、鐵芯測溫模塊

干式變壓器繞組、鐵芯測溫模塊主要由熒光光纖溫度傳感探針、轉接光纖、光纖測溫儀組成。實現變壓器繞組、鐵芯、電纜接頭等位置溫度的在線監測。

功能特點

1)精準測溫、測溫范圍0℃~200℃,測溫精度±1℃,性能穩定可靠,測溫范圍寬,無漂移;

2)產品內部使用嵌入式熒光光纖溫度解調軟件對光信號進行解調,并集成干式變壓器熒光光纖溫控系統軟件進行信號處理;

3)澆注測溫,直接測量熱點溫升,取代傳統熱偶測溫,壽命長,穩定性高;

4)高效運維,定位溫度異常報警,指導工作人員進行定位檢修,節約時間,提高檢修效率。

技術參數

項目

性能指標

測溫范圍

0°C200°C

測溫精度

±1°C

測溫分辨率

0.1°C

通道數

16 通道

電源

AC220V/50HZ(±20%)

通訊協議

Modbus

標準端口

RS-485,6個繼電器

通訊協議

Modbus

功耗

?10W

3.2 干式變壓器局部放電監測模塊

采用射頻HFCT傳感器從變壓器接地線獲取局部放電信號,通過現場分析裝置對采集信號進行提取分析、處理,通過網絡將診斷數據發送至遠程監控系統。

功能特點

1)檢測頻帶16kHz~300MHz;

2)最小可檢測:實驗室5PC放電量;

3)系統可測放電量,放電相位,放電次數,放電脈沖分辨率小于20us,并可根據客戶需求提供相關統計參數;

4)系統顯示工頻周期放電圖、二位(Q~?),N~?,N~Q);

5)提供放電發展趨勢分析、設置報警、進行歷史查詢以及打印報表等多項功能;

6)系統可定時自動啟動監測,實現整個監測過程自動化,也可人工實時啟動及關閉監測系統。

技術參數

項目

性能指標

工作電壓

220VAC

檢測帶寬

16KHz50MHz

通道

1

脈沖分辨率

<20us

動態范圍

-70~+20dBm( 5PC-3000PC)

通信

RS485

過壓保護

內置過壓 Surge 保護,VFTO
