開關柜綜合在線監測解決方案

欄目:電力設備多參量監測系統解決方案 發布時間:2024-02-04

一、概述

開關柜綜合在線監測單元由光纖測溫單元局部放電監測單元組成,主要用于探測、分析并連續監測高壓開關柜內局部放電信號以及開關柜內電纜接頭、觸頭、母排等處溫升的在線監測裝置。

功能特點

1)溫度監測:實時監測開關柜內電纜接頭、觸頭、母排等處的溫度;

2)局部放電監測:采用超聲波、暫態地電壓和特高頻三合一信號檢測與分析技術,對高壓開關柜內部局部放電實時監測與分析;

3)綜合評估:并結合故障案例庫進行信息的綜合處理,評估開關柜的健康狀態。

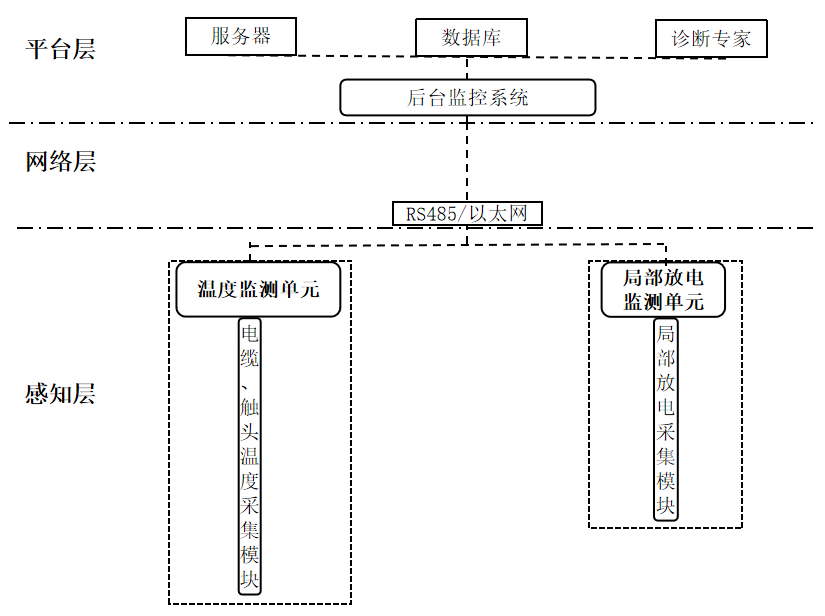

二方案架構

本方案分為三層,即感知層、網絡層和應用層。其中感知層通過各種智能化傳感器實現數據的采集和匯聚,網絡層通過RS485、以太網、4G、Lora等物聯網通信技術實現數據的回傳,應用層實現各種基本功能和高級功能的應用。

本方案由溫度監測和局部放電監測個單元組成,每個單元可以獨立監測單一參量,多個單元也可以組成大的綜合系統。


三、功能介紹

3.1 開關柜觸點、電纜接頭測溫模塊

熒光光纖測溫模塊可實現開關柜觸點、電纜接頭溫度的在線監測,它既可以單機獨立工作,也可以多臺組網使用,具備在線自動檢測功能和數值超標報警、測試功能異常報警、信號回路異常報警等功能。

功能特點

1)精準測溫,測溫范圍-20℃~150℃,測溫精度±1℃,性能穩定可靠;

2)高效運維,定位溫度異常報警,指導工作人員進行定位檢修,提高檢修效率;

3)體積小、質量輕,安裝便捷。

技術指標

項目

性能指標

測溫范圍

-20℃~150℃

測溫精度

±1℃

測溫分辨率

0.1℃

感溫探針

西安和其光電科技股份有限公司專用探針

通道數

3、6、9、12通道可選

溫度單位

攝氏溫度

顯示方式

數碼管顯示

響應時間

1秒/通道

電源

AC 220V

標準端口

RS-485

功耗

6W

通訊協議

Modbus(可配IEC 61850規約轉換器)

光纖長度

3m、6m、9m可選

尺寸

155mm×122.5mm×70mm

重量

≤2kg

測溫精度

±1℃

3.2 開關柜局部放電監測模塊

開關柜局部放電監測模塊采用三合一復合式傳感器,可同時監測超聲波、暫態地電壓和特高頻信號,傳感器采用絕緣外殼,厚度僅為40mm,不影響設備的絕緣性能。

功能特點

1)采用超聲波、暫態地電壓和特高頻三合一信號檢測與分析技術,對高壓開關柜內部局部放電實時監測與分析,實現在線診斷與預警;

2)采用無源非接觸式傳感器,安裝無需停電、無需對開關柜進行任何改造,安裝方便使用安全。

技術參數

項目

性能指標

工作電源

220VAC50Hz/60Hz,或 1224VDC

通信協議

TCP\IP、網口、RS485LORA 多種通信方式供選擇

信號帶寬

TEV 3M100MHz;超聲 20k500kHz;特高頻300M1500MHz

靈敏度

TEV 1mV;超聲 5uV;特高頻 5pC

額定功率

≤5W

工作溫度

-25℃80℃

工作濕度

1090%RH 無冷凝
